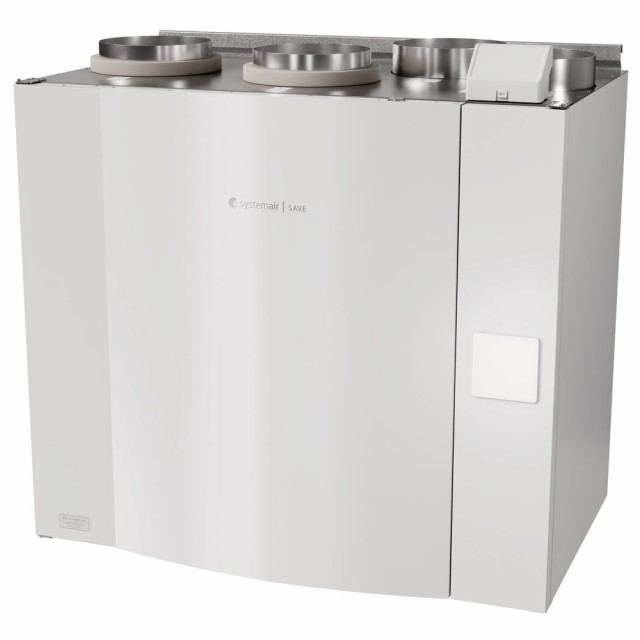

Villavent SAVE VTR 500

SAVE VTR 500 passer for boliger med ventilert areal opp til ca. 400 m2, rørdim ø200. Leveres i høyre eller venstrevariant med integrert SAVE Touch betjeningspanel.

PrisNOK31 570,00 inkl. mva.
  • Produktinfo
  • Teknisk data
  • Målskisse høyremodell
  • Målskisse venstremodell
  • Dokumentasjon
  • Økodesign
  • Produktanmeldelser (0)

SAVE VTR 500 passer for boliger med ventilert areal opp til ca. 400 m2.

• Plug’n’play installasjon

• Integrert SAVE Touch betjeningspanel

• Oppstartveiviser for sikker installasjon

• Høyeffektiv roterende varmeveksler – best årsvirkningsgrad

• Trinnløs EC-rotormotor – automatisk regulering av varmegjenvinning

• Energieffektive RadiCal-vifter med EC-teknologi - lav SFP og lavt lydnivå

• Automatisk normaldrift og sommerdrift

• Fuktoverføringsfunksjon – for regulering av fuktgjenvinning

• Behovssyrt regulering – integrert fuktføler

• Utvendig koblingsboks for enkel tilkobling av eksterne komponenter

• Modbus kommunikasjon via RS-485

• Automatisk logging av drift

• Styring via app - tilgjengelig som tilbehør (IAM)

SAVE VTR 500 leveres i hvitlakkert, dobbeltmantlet og isolert utførelse, komplett med automatikk og SAVE Touch betjeningspanel. Modellen er primært beregnet for montering på vegg i bod, vaskerom eller lignende. Kompakte ytre mål og pent design, gjør aggregatet svært plasseringsvennlig. Enkel el-tilkobling via ledning med støpsel for jordet stikkontakt. Modellen leveres i høyre- og venstrevariant.

Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå.

Alle innstillinger og funksjoner er tilgjengelige via integrert SAVE Touch betjeningspanel med fargeskjerm og et brukervennlig grensesnitt. Det er mulig å koble til ett eller flere panel etter ønske og behov. Sseparate betjeningspanel kan monteres på vegg (integrert eller utenpåliggende) og tilkobles den utvendige koblingsboksen på aggregatet. Betjeningspanelet, SAVE Touch, har også et brukernivå for installatører og servicepersonell. Mulighet for oppkobling via app gir mulighet for styring av aggregatet fra smarttelefon eller nettbrett. Hovedsiden (startsiden) på betjeningspanelet gir oversikt over luftmengde, tilluftstemperatur, samt valgte brukerinnstillinger og aktive funksjoner.

Det kan velges mellom MANUELL- eller AUTO-innstilling, og forhånddefinerte brukerinnstillinger. Ved AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner, som CO2, tilstedeværelse, fuktnivå, tidsplan etc. (krever tilleggsutstyr). Ved ventilering av bolig, anbefales det at anlegget driftes kontinuerlig på NORMAL (iht. prosjekterte luftmengder).

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer er nødvendig.

Aggregatet er utstyrt med dør som gir enkel tilgang for filterbytte og service. Døren kan enkelt demonteres/-monteres (aktuelt i tilfeller med manglende plass for åpning av dør). Filter og andre komponenter kan enkelt tas ut/settes inn i forbindelse med bytte, rengjøring eller service.

Tekniske parametre

Produkt
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Luftmengde 500 m³/h
Anbefalt sikring 13 A
Kapslingsklasse IP24
Varmeveksler
Rotormotor Variabel hastighet
Type varmeveksler Roterende
Varmebatteri
Effekt, elektrisk varmebatteri 1,67 kW
Type varmebatteri Elektrisk
Tilluft
Effekt, tilluftvifte 170 W
Avtrekksluft
Effekt, avtrekssvifte 170 W
Filter
Filterklasse, tilluft ePM2.5 70%
Filterklasse, avtrekk Coarse 50%
Farge innfatning
Farge innfatning, RAL RAL 9010
Dimensjoner og vekt
Vekt 85 kg
Brukes til
Monteringstype Vertikal
Tilluftside Venstre



ErP
Energiklasse, standard enhet A
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018
1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

Images Dimensions - SAVE VTR 500 R - Systemair

* Water coil

** Drainage

*** Height with mounting bracket

1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

Images Dimensions - SAVE VTR 500 L - Systemair

* Water coil

** Drainage

*** Height with mounting bracket

FilnavnFiltype
SAVE VTR 500 SCHEME_NO (A001).PDF Andre
88501_SAVE_VTR500_L.dxf CAD fil
SAVE_VTR_500_PASSIVE_HOUSE_CERTIFICATE.PDF Sertifikat
2114794 SAVE_VTR_250_300_500_KOBLINGSSKJEMA_NO (A003).PDF Koblingsskjema
SAVE Energy label placement A003.pdf Bruksanvisning
Systemair_SAVE_VTR_500_disassembly_guide_EN_SE_DE_NO_FI_20181207.pdf Bruksanvisning
211578 CONTROL PANEL MOUNTING INSTR A003.PDF Bruksanvisning
SAVE_VTR_500_INSTALLATION_AND_SERVICE_NO_20190415.PDF Bruksanvisning
SAVE_VTR_500_USER_MANUAL_NO_20190415.PDF Bruksanvisning
SAVE Touch_quick_guide_20181211.pdf Brosjyre
SAVE_Igangkjøringsprotokoll_NO_v02_20191107.pdf Igangkjøring
SAVE Modbus Variable List 20190116 (Rev. 29).pdf Bruksanvisning
EUROVENT_CERTIFICATION_DIPLOMA_202009011_14947_704.PDF Sertifikat

Økodesign

Produkt
Firmanavn Systemair
Produktnavn SAVE VTR 500 L
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -36,4 kWh/(m².a)
SEC Kald klimasone -79,1 kWh/(m².a)
SEC Varm klimasone -11,9 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 571 m³/h
P maks 321 W
Lydeffektsnivå LWA 47 dB(A)
qv, ref. luftmengde 0,111 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,366 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 331 kWh
Årlig strømforbruk (AEC kald klimasone) 331 kWh
Årlig strømforbruk (AEC varm klimasone) 331 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 467 kWh/a
Årlig besparing (AHS kald klimasone) 8 739 kWh/a
Årlig besparing (AHS varm klimasone) 2 020 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -40,8 kWh/(m².a)
SEC Kald klimasone -84,5 kWh/(m².a)
SEC Varm klimasone -15,8 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 571 m³/h
P maks 321 W
Lydeffektsnivå LWA 47 dB(A)
qv, ref. luftmengde 0,111 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,366 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 194 kWh
Årlig strømforbruk (AEC kald klimasone) 194 kWh
Årlig strømforbruk (AEC varm klimasone) 194 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 569 kWh/a
Årlig besparing (AHS kald klimasone) 8 938 kWh/a
Årlig besparing (AHS varm klimasone) 2 066 kWh/a
