Produktinfo
Betjeningspanel leveres som tilbehør til aggregatet - velg det som passer din installasjon.
Kun Savce Connect 2.0 appmodul medfølger.
• SAVE TOUCH – Betjeningspanel med berøringsskjerm og full tilgang til alle funksjoner og innstillinger. Startskjermen viser informasjon som luftmengde, temperatur, luftkvalitet og aktive funksjoner. Du kan velge mellom MANUELL og AUTO-modus eller velge foretrukne innstillinger fra de forhåndskonfigurerte brukermodusene. Tilgjengelig brukernivå for installatører/servicepersonell (SUW - Start Up Wizard).
• SAVE CONNECT – Home solutions by Systemair mobilapp og internett tilgangsmodul (IAM) for trådløs kommunikasjon. Mobilappen har samme funksjonene som SAVE TOUCH betjeningspanel.
• SAVE LIGHT – Betjeningspanel med grunnleggende funksjoner som valg av luftmengde, alarmer og indikasjon for filterbytte. SAVE LIGHT kan kun benyttes i tillegg til SAVE TOUCH betjeningspanel eller SAVE CONNECT.
Nøkkelfunskjoner:
• Høyeffektiv roterende varmeveksler – best årsvirkningsgrad
• Trinnløs regulerbar EC-rotormotor – automatisk regulering av varmegjenvinning
• Energieffektive RadiCal-vifter med EC-teknologi - svært lav SFP og lavt lydnivå
• By-pass for tilkobling av kjøkkenhette, tilrettelagt for montering over koketopp
• Automatisk veksling mellom normaldrift og «sommerdrift» uten varmegjenvinning
• Fuktoverføringsfunksjon – for regulering av fuktgjenvinning
• Utvendig tilkoblingsboks for enkel installasjon av eksterne komponenter
• Modbus kommunikasjon via RS-485

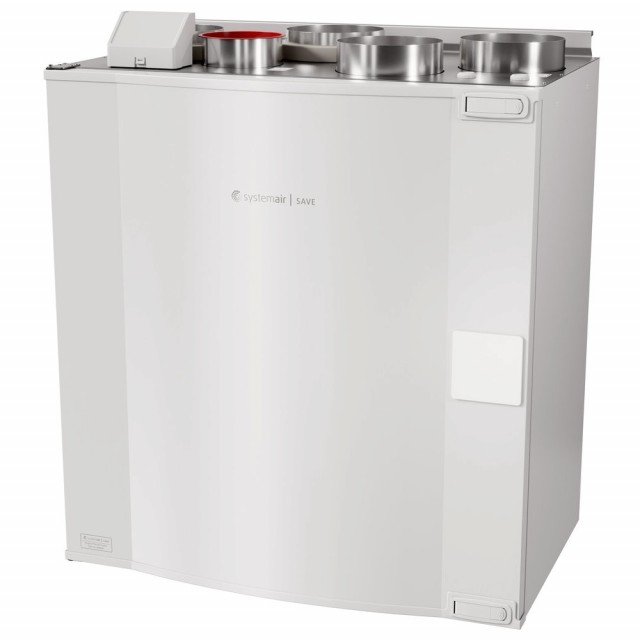

SAVE VTR 300/B passer for boliger med ventilert areal opp til ca. 240 m2. Modellen er tilpasset for montering på vegg i bod eller vaskerom. Komfyravtrekk kan tilkobles i bypass, slik at avtrekksluften går utenom varmeveksleren og direkte til avtrekksviften. Enkel el-tilkobling via ledning med støpsel for jordet stikkontakt.
SAVE VTR 300/B leveres komplett med automatikk tilrettelagt for behovsregulering via eksterne følere. Betjeningsalternativ med display eller app leveres som tilbehør. Modellen som leveres i dobbeltmantlet, isolert utførelse, er komplett utstyrt med vifter med, termostatstyrt elektrisk ettervarmebatteri og filtre. Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som kan sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.
Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå. Vibrasjonsdempende veggoppheng, samt skruehull på innspeksjonsluke til hvit frontdeksel eller skapfront.
SAVE TOUCH og SAVE LIGHT betjeningspanel kobles til modular-/telekontakt i den utvendige koblingsboksen, dersom dette er bestilt. Betjeningspanelet kan monteres på vegg (integrert eller utenpåliggende), eller på aggregatet vha. de medfølgende magnetplatene. Det er mulig å koble til flere panel etter ønske og behov.
Ventilasjonsaggregatet har en utvendig tilkoblingsboks med innganger og utganger for enkel installasjon og oppsett av eksterne følere, samt evt. eksterne varme- og kjølebatteri
Artikkelnummer: 488826 og 488827
Teknisk data
Tekniske parametre
Produkt | ||
---|---|---|
Spenning (nominell) | 230 | V |
Frekvens | 50 | Hz |
Fase | 1~ | |
Anbefalt sikring | 10 A | |
Kapslingsklasse | IP22 |
Varmeveksler | ||
---|---|---|
Rotormotor | Variabel hastighet | |
Type varmeveksler | Roterende |
Varmebatteri | ||
---|---|---|
Effekt, ettervarmebatteri | 1,67 | kW |
Tilluft | ||
---|---|---|
Effekt, tilluftvifte | 88 | W |
Avtrekksluft | ||
---|---|---|
Effekt, avtrekssvifte | 88 | W |
Filter | ||
---|---|---|
Filterklasse, tilluft | ePM1 60% | |
Filterklasse, avtrekk | ePM10 50% |
Farge innfatning | ||
---|---|---|
Farge innfatning, RAL | RAL 9010 |
Dimensjoner og vekt | ||
---|---|---|
Vekt | 70 | kg |
Brukes til | ||
---|---|---|
Monteringstype | Vertikal | |
Tilluftside | Høyre |
ErP | ||
---|---|---|
Energiklasse, standard enhet | A | |
Energiklasse, lokal behovsstyring | A | |
ErP klar | ErP 2016; ErP 2018 |
Målskisse høyremodell
1 | Inntakk |
2 |
Tilluft |
3 |
Avtrekk |
4 |
Avkast |

* Water coil | ||
** Drainage |
||
*** Height with mounting bracket |
||
*) Connection to cooker hood |
Målskisse venstremodell
1 | Inntakk |
2 |
Tilluft |
3 |
Avtrekk |
4 |
Avkast |
* Water coil | ||
** Drainage |
||
*** Height with mounting bracket |
||
*) Connection to cooker hood |
Dokumentasjon
Filnavn | Filtype | |
---|---|---|
Control_panel_mounting_guide_v4.pdf | Bruksanvisning | |
SAVE Energy label placement A003.pdf | Bruksanvisning | |
SAVE_MODBUS_VARIABLE_LIST_20210301_REV36.PDF | Bruksanvisning | |
SAVE_VTR_300B_INSTALLATION_NO_V1.PDF | Bruksanvisning | |
SAVE_VTR_300B_SERVICE_AND_ACCESSORIES_INSTALLATION_NO_V1_20210616_122140836.PDF | Bruksanvisning | |
SAVE_VTR_300B_USER_MANUAL_NO_V1.PDF | Bruksanvisning | |
SYSTEMAIR_SAVE_VTR_300_DISASSEMBLY_GUIDE_EN_SE_DE_NO_FI_20210329.PDF | Bruksanvisning | |
488827_SAVE_VTR_300B_L.DXF | CAD fil | |
Eurovent Certification Diploma 20210713.pdf | Sertifikat | |
SAVE_VTR_300_PASSIVE_HOUSE_CERTIFICATE_20210119_135736283.PDF | Sertifikat | |
SAVE_Igangkjøringsprotokoll_NO_v02_20191107.pdf | Igangkjøring | |
SAVE Technical fiche (A010).pdf | Tekniske data | |
WD_VSR150B-300-500_VTR250B_300_500_MUL_20210315_074216115.PDF | Koblingsskjema |
Økodesign
Økodesign
Produkt | ||
---|---|---|
Firmanavn | Systemair | |
Produktnavn | SAVE VTR 300/B L |
Standard aggregat | ||
---|---|---|
Samsvar med ErP | 2018 | |
SEC gjennomsnittlig klimasone | -37,1 | kWh/(m².a) |
SEC Kald klimasone | -80,1 | kWh/(m².a) |
SEC Varm klimasone | -12,5 | kWh/(m².a) |
SEC Klasse | A | |
Produktkategori | RVU | |
Type aggregat | BVU | |
Driftstype | Integrert VSD | |
Type varmeveksler | Regenerativ | |
Termisk virkningsgrad | 85 | % |
qv, maks. luftmengde | 351 | m³/h |
P maks | 179 | W |
Lydeffektsnivå LWA | 41 | dB(A) |
qv, ref. luftmengde | 0,068 | m³/s |
Referanse trykkforskjell (Ps ref) | 50 | Pa |
SPI | 0,346 | W/(m³/h) |
CTRL | 0,85 | |
DIVERSE | 1,1 | |
x-verdi, motor og styring | 2 | |
Ekstern lekkasje | 3 | % |
Intern lekkasje | Ikke aktuelt | |
Carry over | 4 | % |
Type produkt | RAHU/AAHE | |
Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 301 | kWh |
Årlig strømforbruk (AEC kald klimasone) | 301 | kWh |
Årlig strømforbruk (AEC varm klimasone) | 301 | kWh |
Årlig besparing (AHS gjennomsnittlig klimasone) | 4 494 | kWh/a |
Årlig besparing (AHS kald klimasone) | 8 792 | kWh/a |
Årlig besparing (AHS varm klimasone) | 2 032 | kWh/a |
Enheter med lokal behovsstyring | ||
---|---|---|
Samsvar med ErP | 2018 | |
SEC gjennomsnittlig klimasone | -41,3 | kWh/(m².a) |
SEC Kald klimasone | -85,2 | kWh/(m².a) |
SEC Varm klimasone | -16,2 | kWh/(m².a) |
SEC Klasse | A | |
Produktkategori | RVU | |
Type aggregat | BVU | |
Driftstype | Integrert VSD | |
Type varmeveksler | Regenerativ | |
Termisk virkningsgrad | 85 | % |
qv, maks. luftmengde | 351 | m³/h |
P maks | 174 | W |
Lydeffektsnivå LWA | 41 | dB(A) |
qv, ref. luftmengde | 0,068 | m³/s |
Referanse trykkforskjell (Ps ref) | 50 | Pa |
SPI | 0,346 | W/(m³/h) |
CTRL | 0,65 | |
DIVERSE | 1,1 | |
x-verdi, motor og styring | 2 | |
Ekstern lekkasje | 3 | % |
Intern lekkasje | Ikke aktuelt | |
Carry over | 4 | % |
Type produkt | RAHU/AAHE | |
Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 183 | kWh |
Årlig strømforbruk (AEC kald klimasone) | 183 | kWh |
Årlig strømforbruk (AEC varm klimasone) | 183 | kWh |
Årlig besparing (AHS gjennomsnittlig klimasone) | 4 590 | kWh/a |
Årlig besparing (AHS kald klimasone) | 8 979 | kWh/a |
Årlig besparing (AHS varm klimasone) | 2 075 | kWh/a |
