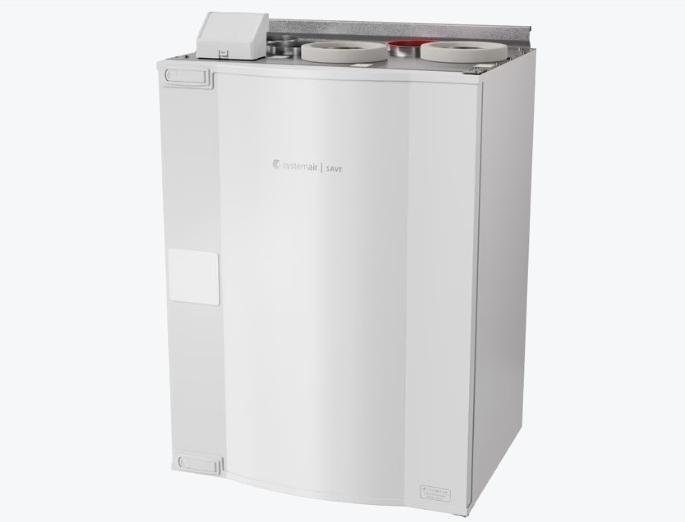

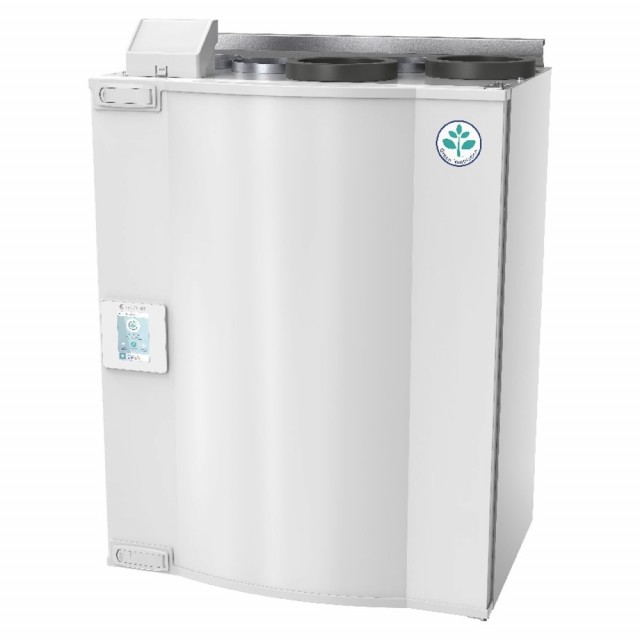

Villavent SAVE VTR 250

SAVE VTR 250/B passer for boliger med ventilert areal opp til ca. 200 m2. Leveres i høyre eller venstrevariant med SAVE Touch betjeningspanel.

PrisNOK24 998,00 inkl. mva.
  • Produktinfo
  • Teknisk data
  • Målskisse høyremodell
  • Målskisse venstremodell
  • Dokumentasjon
  • Økodesign
  • Produktanmeldelser (0)

SAVE VTR 250/B passer for boliger med ventilert areal opp til ca. 200 m2. Energiklasse A.

• Plug’n’play installasjon
• Integrert SAVE Touch betjeningspanel
• Oppstartveiviser for sikker installasjon
• Høyeffektiv roterende varmeveksler – best årsvirkningsgrad
• Trinnløs EC-rotormotor – automatisk regulering av varmegjenvinning
• Energieffektive RadiCal-vifter med EC-teknologi - lav SFP og lavt lydnivå
• Bypass-tilkobling for kjøkkenhette
• Automatisk normaldrift og sommerdrift
• Fuktoverføringsfunksjon – for regulering av fuktgjenvinning
• Behovssyrt regulering – integrert fuktføler
• Utvendig koblingsboks for enkel tilkobling av eksterne komponenter
• Modbus kommunikasjon via RS-485
• Automatisk logging av drift

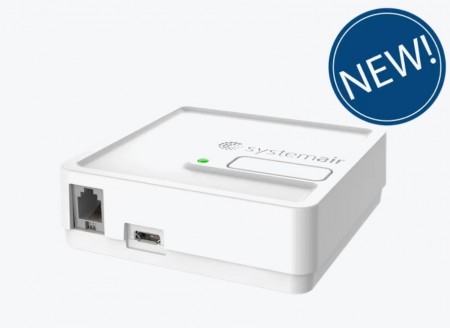

• Styring via app - tilgjengelig som tilbehør (IAM)

SAVE VTR 250/B leveres i hvitlakkert, dobbeltmantlet og isolert utførelse, komplett med automatikk og SAVE Touch betjeningspanel. Modellen er primært beregnet for montering på vegg i bod, vaskerom eller lignende. Kompakte ytre mål og pent design, gjør aggregatet svært plasseringsvennlig. Enkel el-tilkobling via ledning med støpsel for jordet stikkontakt. Modellen leveres i høyre- og venstrevariant.

Komfyravtrekk kan tilkobles aggregatet og føres i bypass, slik at avtrekksluften går utenom varmeveksleren og har svært lavt lydnivå.

Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå.

Alle innstillinger og funksjoner er tilgjengelige via integrert SAVE Touch betjeningspanel med fargeskjerm og et brukervennlig grensesnitt. Det er mulig å koble til ett eller flere panel etter ønske og behov. Sseparate betjeningspanel kan monteres på vegg (integrert eller utenpåliggende) og tilkobles den utvendige koblingsboksen på aggregatet. Betjeningspanelet, SAVE Touch, har også et brukernivå for installatører og servicepersonell. Mulighet for oppkobling via app gir mulighet for styring av aggregatet fra smarttelefon eller nettbrett. Hovedsiden (startsiden) på betjeningspanelet gir oversikt over luftmengde, tilluftstemperatur, samt valgte brukerinnstillinger og aktive funksjoner.

Det kan velges mellom MANUELL- eller AUTO-innstilling, og forhånddefinerte brukerinnstillinger. Ved AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner, som CO2, tilstedeværelse, fuktnivå, tidsplan etc. (krever tilleggsutstyr). Ved ventilering av bolig, anbefales det at anlegget driftes kontinuerlig på NORMAL (iht. prosjekterte luftmengder).

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer er nødvendig.

Aggregatet er utstyrt med dør som gir enkel tilgang for filterbytte og service. Døren kan enkelt demonteres/-monteres (aktuelt i tilfeller med manglende plass for åpning av dør). Filter og andre komponenter kan enkelt tas ut/settes inn i forbindelse med bytte, rengjøring eller service

Tekniske parametre

Produkt
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Luftmengde 230 m³/h
Anbefalt sikring 10 A
Kapslingsklasse IP24
Varmeveksler
Rotormotor Variabel hastighet
Type varmeveksler Roterende
Varmebatteri
Effekt, elektrisk varmebatteri 1 kW
Type varmebatteri Elektrisk
Tilluft
Effekt, tilluftvifte 83 W
Avtrekksluft
Effekt, avtrekssvifte 83 W
Filter
Filterklasse, tilluft ePM1 60%
Filterklasse, avtrekk Coarse 70%
Farge innfatning
Farge innfatning, RAL RAL 9010
Dimensjoner og vekt
Vekt 56 kg
Brukes til
Monteringstype Vertikal
Tilluftside Venstre



ErP
Energiklasse, standard enhet A
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018
* Height with mounting bracket

** Drainage connection

*** Water coil connections

# Connection to cooker hood

Images Dimensions - SAVE VTR 250/B R - Systemair

1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

* Height with mounting bracket

** Drainage connection

*** Water coil connections

# Connection to cooker hood

Images Dimensions - SAVE VTR 250/B L - Systemair

1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

FilnavnFiltype
SAVE VTR 250B SCHEME_NO (A001).PDF Andre
88251_SAVE_VTR250_L.dxf CAD fil
SAVE_VTR_250_PASSIVE_HOUSE_CERTIFICATE.PDF Sertifikat
2114794 SAVE_VTR_250_300_500_KOBLINGSSKJEMA_NO (A003).PDF Koblingsskjema
SAVE Energy label placement A003.pdf Bruksanvisning
SYSTEMAIR_SAVE_VTR_250_DISASSEMBLY_GUIDE_EN_SE_DE_NO_FI_20181207.PDF Bruksanvisning
211578 CONTROL PANEL MOUNTING INSTR A003.PDF Bruksanvisning
SAVE_VTR_250B_User_manual_NO_v01-1.8.0.pdf Bruksanvisning
SAVE_VTR_250B_Installation_NO_v01-1.8.0.pdf Bruksanvisning
SAVE_VTR_250_SERVICE_AND_ACCESSORIES_INSTALLATION_NO_V01.PDF Bruksanvisning
SAVE Touch_quick_guide_20181211.pdf Brosjyre
SAVE_Igangkjøringsprotokoll_NO_v02_20191107.pdf Igangkjøring
SAVE Modbus Variable List 20190116 (Rev. 29).pdf Bruksanvisning
EUROVENT_CERTIFICATION_DIPLOMA_202009011_14947_704.PDF Sertifikat

Økodesign

Produkt
Firmanavn Systemair
Produktnavn SAVE VTR 250/B L 1000W
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -35,6 kWh/(m².a)
SEC Kald klimasone -77,5 kWh/(m².a)
SEC Varm klimasone -11,5 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 81 %
qv, maks. luftmengde 307 m³/h
P maks 167 W
Lydeffektsnivå LWA 40 dB(A)
qv, ref. luftmengde 0,06 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,367 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 332 kWh
Årlig strømforbruk (AEC kald klimasone) 332 kWh
Årlig strømforbruk (AEC varm klimasone) 332 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 386 kWh/a
Årlig besparing (AHS kald klimasone) 8 580 kWh/a
Årlig besparing (AHS varm klimasone) 1 983 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -40,2 kWh/(m².a)
SEC Kald klimasone -83,3 kWh/(m².a)
SEC Varm klimasone -15,5 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 81 %
qv, maks. luftmengde 307 m³/h
P maks 167 W
Lydeffektsnivå LWA 40 dB(A)
qv, ref. luftmengde 0,06 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,367 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 195 kWh
Årlig strømforbruk (AEC kald klimasone) 194 kWh
Årlig strømforbruk (AEC varm klimasone) 194 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 507 kWh/a
Årlig besparing (AHS kald klimasone) 8 817 kWh/a
Årlig besparing (AHS varm klimasone) 2 038 kWh/a
