Villavent SAVE VTR 150/K

SAVE VTR 150/K kjøkkenmodell passer for mindre boliger med ventilert areal opp til ca. 100 m². Leveres i venstre og høyre modell i hvit og eller stål, med separat SAVE Touch betjeningspanel.

PrisNOK32 994,00 inkl. mva.
  • Produktinfo
  • Teknisk data
  • Målskisse høyremodell
  • Målskisse venstremodell
  • Dokumentasjon
  • Økodesign
  • Produktanmeldelser (0)

Energiklasse B.

• Høyeffektiv roterende varmeveksler - best årsvirkningsgrad

• Trinnløs varmegjenvinning – automatisk regulering

• Energieffektive RadiCal-vifter med EC-teknologi - svært lav SFP og lavt lydnivå

Separat SAVE Touch betjeningspanel med touch fargeskjerm for enkel oppstart og bruk

• Separat innstilling av tilluft- og avtrekksluftmengde

• Start up wizard - for enkel og sikker oppstart

• Automatisk veksling mellom normaldrift og "sommerdrift" uten varmegjenvinning

• Fuktoverføringsfunksjon – tilgjengelig for regulering av fuktgjenvinning

• Behovssyrt regulering - integrert fuktføler i avtrekkskammer

• Utvendig tilkoblingsboks for enkel installasjon av eksterne komponenter

• Modbus kommunikasjon via RS-485

• Automatisk logging av drift

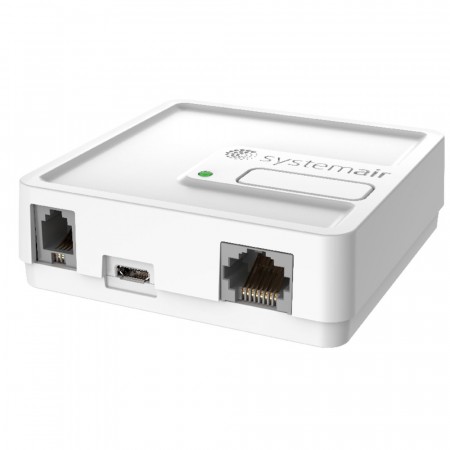

• Internett-kommunikasjon via Systemair Cloud (IAM) - tilgjengelig som tilbehør

• Leveres i høyre- (R) og venstrevariant (L)

Villavent SAVE VTR 150/K er beregnet på montering over komfyr, og passer for boliger med ventilert areal opp til ca. 100 m2.

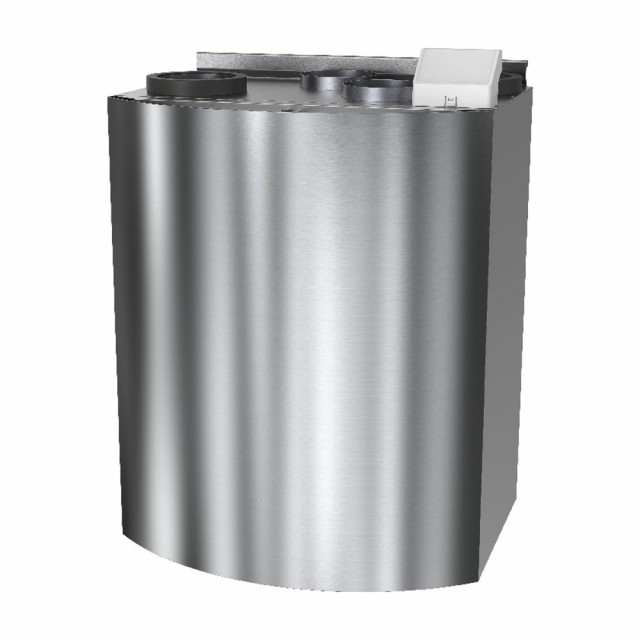

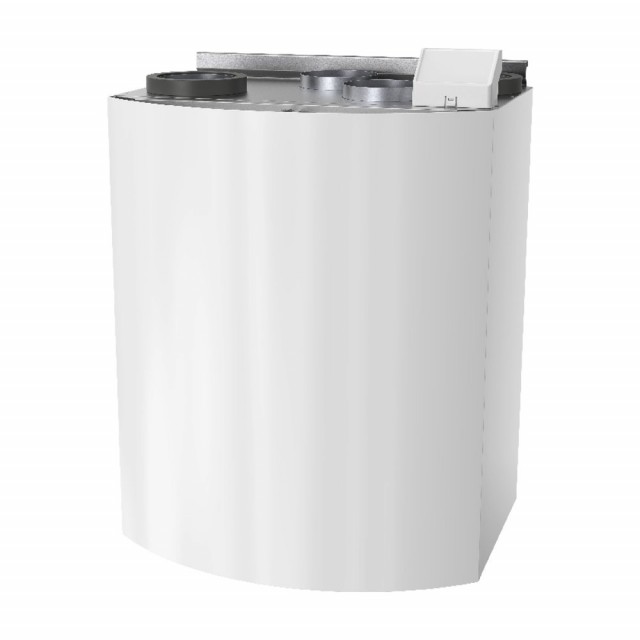

. Modellen leveres i hvitlakkert og rustfri utførelse. Den har moderne og nøytralt design som passer inn i ulike kjøkkenmiljø. VTR 150/K har integrert høykvalitets kjøkkenhette, som er utstyrt med downlight og motorstyrt spjeld. Ventilasjonsaggregatet leveres komplett med frontdeksel, betjeningspanel og kabel med modular-/telekontakter for sammenkobling av aggregat og panel. Modellen leveres i høyre- og venstrevariant, og har svært lavt lydnivå.

SAVE VTR 150/K leveres komplett med automatikk og et intelligent SAVE Touch betjeningspanel. Modellen som leveres i dobbeltmantlet, isolert utførelse, er komplett utstyrt med vifter med, termostatstyrt elektrisk ettervarmebatteri og filtre. Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.

Komfyravtrekket føres i bypass, slik at dette går utenom varmeveksleren og direkte til avtrekksviften. Modellen er derfor spesielt godt egnet for installasjon i leilighetsbygg, hvor avkastluft fra komfyravtrekk kan være utfordrende.

Den integrerte kjøkkenhetten har betjeningspanel for valg mellom normalventilasjon og komfyravtrekk, samt belysning.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå. Integrert fuktføler i avtrekkskammer kan benyttes for evt. behovsstyrt ventilasjon.

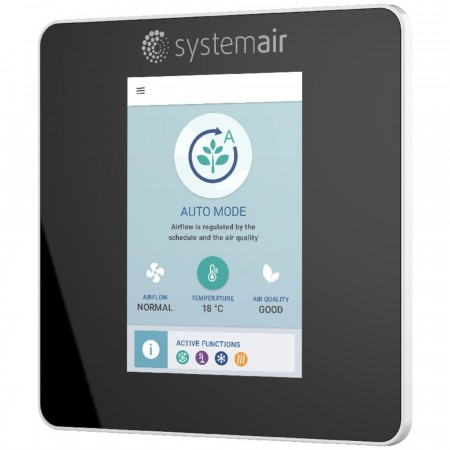

Alle innstillinger og funksjoner er tilgjengelige fra SAVE Touch betjeningspanel som kobles til modular-/telekontakt i den utvendige koblingsboksen. Betjeningspanelet kan monteres på vegg (integrert eller utenpåliggende). Betjeningspanelet har touch fargeskjerm med et brukervennlig grensesnitt. Det er mulig å koble til ett eller flere panel etter ønske og behov. Betjeningspanelet, SAVE Touch, har også et brukernivå for installatører og servicepersonell.

Oppkobling via app gir mulighet for kommunikasjon fra smarttelefon eller nettbrett.

Hovedsiden (startsiden) på betjeningspanelet har informasjon om luftmengde, ønsket temperatur på tilluften, samt valgte brukerinnstillinger og aktive funksjoner. Det kan velges mellom MANUELL- og AUTO-innstilling, eller de forhåndvalgte brukerinnstillingene. Ved SAVE Touch AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner - som CO2, tilstedeværelse, fuktnivå, tidsplan etc.

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer nødvendig.

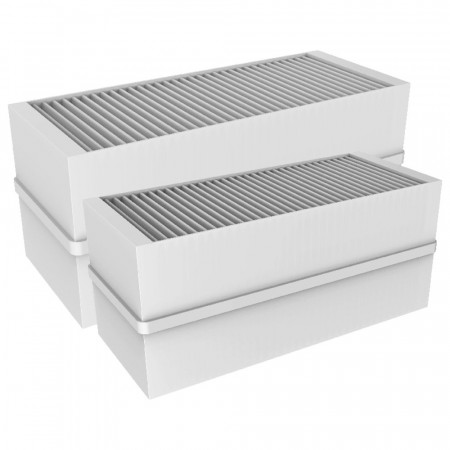

Ventilasjonsaggregatet har en utvendig tilkoblingsboks med innganger og utganger for enkel installasjon og oppsett av eksterne følere, samt evt. eksterne varme- og kjølebatteri. SAVE VTR 150/K leveres med veldimensjonerte kompaktfilter – tilluft i M5 kvalitet. Tilluftfilter kan alternativt leveres i F7 kvalitet.

Villavent SAVE VTR 150/K er utstyrt med deksel og inspeksjonsluke som gir enkel tilgang for filterbytte og service. Filter og andre komponenter kan enkelt tas ut/settes inn i forbindelse med bytte, rengjøring eller service.

Modellen som leveres i høyre- og venstrevariant, har svært lavt lydnivå. Likevel gir kanalføringer og tilkoblinger utfordringer mht. lyd og plassbehov. Primært anbefales aggregatmodell som er beregnet på plassering i underordnet rom som grovkjøkken, bod eller vaskerom.

Tekniske parametre

Produkt
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Luftmengde 130 m³/h
Anbefalt sikring 10 A
Kapslingsklasse IP24
Varmeveksler
Rotormotor Variabel hastighet
Type varmeveksler Roterende
Varmebatteri
Effekt, elektrisk varmebatteri 1 kW
Type varmebatteri Elektrisk
Tilluft
Effekt, tilluftvifte 86 W
Avtrekksluft
Effekt, avtrekssvifte 86 W
Filter
Filterklasse, tilluft ePM10 50%
Filterklasse, avtrekk ePM10 50%
Farge innfatning
Farge innfatning Hvit
Farge innfatning, RAL RAL 9010
Dimensjoner og vekt
Vekt 61 kg
Brukes til
Monteringstype Vertikal
Tilluftside Venstre
ErP
Energiklasse, standard enhet B
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018

Images Dimensions - SAVE VTR 150/K R hvit - Systemair

* Curved part of the hatch

** Hatch


1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

Images Dimensions - SAVE VTR 150/K L hvit - Systemair

* Curved part of the hatch

** Hatch


1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast



Økodesign

Produkt
Firmanavn Systemair
Produktnavn SAVE VTR 150/K R 1000W White
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -32,2 kWh/(m².a)
SEC Kald klimasone -72,8 kWh/(m².a)
SEC Varm klimasone -8,9 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektsnivå LWA 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 413 kWh
Årlig strømforbruk (AEC kald klimasone) 413 kWh
Årlig strømforbruk (AEC varm klimasone) 413 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 251 kWh/a
Årlig besparing (AHS kald klimasone) 8 315 kWh/a
Årlig besparing (AHS varm klimasone) 1 992 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -38 kWh/(m².a)
SEC Kald klimasone -80,1 kWh/(m².a)
SEC Varm klimasone -13,9 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektsnivå LWA 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 241 kWh
Årlig strømforbruk (AEC kald klimasone) 241 kWh
Årlig strømforbruk (AEC varm klimasone) 241 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 404 kWh/a
Årlig besparing (AHS kald klimasone) 8 614 kWh/a
Årlig besparing (AHS varm klimasone) 1 991 kWh/a



Økodesign

Produkt
Firmanavn Systemair
Produktnavn SAVE VTR 150/K R 1000W S.S
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -32,2 kWh/(m².a)
SEC Kald klimasone -72,8 kWh/(m².a)
SEC Varm klimasone -8,9 kWh/(m².a)
SEC Klasse B
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektsnivå LWA 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 413 kWh
Årlig strømforbruk (AEC kald klimasone) 413 kWh
Årlig strømforbruk (AEC varm klimasone) 413 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 251 kWh/a
Årlig besparing (AHS kald klimasone) 8 315 kWh/a
Årlig besparing (AHS varm klimasone) 1 992 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -38 kWh/(m².a)
SEC Kald klimasone -80,1 kWh/(m².a)
SEC Varm klimasone -13,9 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 76 %
qv, maks. luftmengde 258 m³/h
P maks 176 W
Lydeffektsnivå LWA 41 dB(A)
qv, ref. luftmengde 0,0503 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,456 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 241 kWh
Årlig strømforbruk (AEC kald klimasone) 241 kWh
Årlig strømforbruk (AEC varm klimasone) 241 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 404 kWh/a
Årlig besparing (AHS kald klimasone) 8 614 kWh/a
Årlig besparing (AHS varm klimasone) 1 991 kWh/a
