Produktinfo

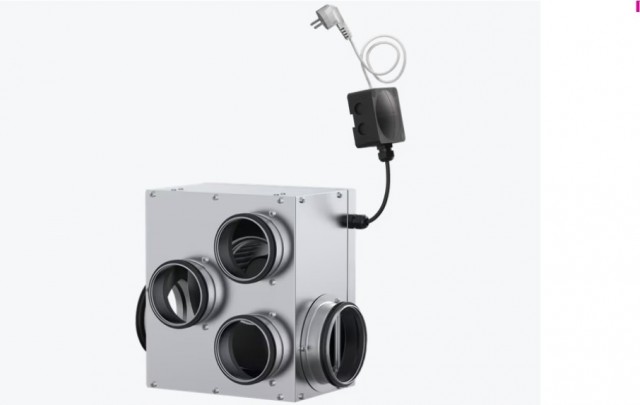

Kompakt avtrekksvifte for enkel og fleksibel montasje.
• 100% kapasitetsregulering vha. 0 – 10 volt signal
• Regulering fra kjøkkenhette eller separat panel
• Energieffektiv EC-motor
• Isolert utførelse
• Enkelt vedlikehold
Produsert i galvanisert stålplate. Avtrekksviften er isolert, og leveres med braketter for oppheng på vegg, samt skumplastdempere for gulvmontasje.
Tekniske parametre
| Produkt | ||
|---|---|---|
| Spenning (nominell) | 230 | V |
| Frekvens | 50; 60 | Hz |
| Fase | 1~ | |
| Effekt (P1) | 117 | W |
| Turtall | 2 170 | omdr./min. |
| Kapslingsklasse | IP54 |
| Dimensjoner og vekt | ||
|---|---|---|
| Vekt | 6,335 | kg |
| ErP | ||
|---|---|---|
| Energiklasse, standard enhet | E | |
| Energiklasse, lokal behovsstyring | B | |
| ErP klar | ErP 2018 |
Målskisse
| A | B | C | D | E | F | G | H | I | J | K |
|
189 |
310 |
270 |
28 |
70 |
90 |
80 |
79 |
82 |
100 |
155 |
Økodesign
Økodesign
| Produkt | ||
|---|---|---|
| Firmanavn | Systemair | |
| Produktnavn | VEF 4 |
| Standard aggregat | ||
|---|---|---|
| Samsvar med ErP | 2016 | |
| SEC gjennomsnittlig klimasone | -13,1 | kWh/(m².a) |
| SEC Kald klimasone | -29,5 | kWh/(m².a) |
| SEC Varm klimasone | -3,7 | kWh/(m².a) |
| SEC Klasse | E | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Integrert VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad (UVU) | Ikke aktuelt | |
| qv, maks. luftmengde | 511 | m³/h |
| P maks | 120 | W |
| Lydeffektsnivå LWA | 44 | dB(A) |
| qv, ref. luftmengde | 0,099 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,129 | W/(m³/h) |
| CTRL | 1 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 2 | |
| Ekstern lekkasje | 5 | % |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 161 | kWh |
| Årlig strømforbruk (AEC kald klimasone) | 161 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 161 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 1 715 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 3 355 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 776 | kWh/a |
| Enheter med lokal behovsstyring | ||
|---|---|---|
| Samsvar med ErP | 2018 | |
| SEC gjennomsnittlig klimasone | -26,6 | kWh/(m².a) |
| SEC Klasse | -53,7 | kWh/(m².a) |
| SEC Kald klimasone | -11,1 | kWh/(m².a) |
| SEC Varm klimasone | B | |
| Produktkategori | RVU | |
| Type aggregat | UVU | |
| Driftstype | Integrert VSD | |
| Type varmeveksler | Ingen | |
| Termisk virkningsgrad | Ikke aktuelt | |
| qv, maks. luftmengde | 511 | m³/h |
| P maks | 120 | W |
| Lydeffektsnivå LWA | 44 | dB(A) |
| qv, ref. luftmengde | 0,0994 | m³/s |
| Referanse trykkforskjell (Ps ref) | 50 | Pa |
| SPI | 0,129 | W/(m³/h) |
| CTRL | 0,65 | |
| DIVERSE | 1,1 | |
| x-verdi, motor og styring | 2 | |
| Ekstern lekkasje | 5 | % |
| Årlig strømforbruk (AEC gjennomsnittlig klimasone) | 68 | kWh |
| Årlig strømforbruk (AEC kald klimasone) | 68 | kWh |
| Årlig strømforbruk (AEC varm klimasone) | 68 | kWh |
| Årlig besparing (AHS gjennomsnittlig klimasone) | 2 830 | kWh/a |
| Årlig besparing (AHS kald klimasone) | 5 536 | kWh/a |
| Årlig besparing (AHS varm klimasone) | 1 280 | kWh/a |
Dokumentasjon
| Filnavn | Filtype | |
|---|---|---|
| 211934 VEF_INST&OPERATION_MUL_20180913.PDF | Bruksanvisning | |
| SYSTEMAIR_VEF-4_DISASSEMBLY_EN_SE_DE_NO_FI.PDF | Bruksanvisning | |
| TECHNICAL_FICHE_VEF_-_A005.PDF | Tekniske data | |
| VEF_WIRING_DIAGRAM_NO.PDF | Koblingsskjema |
