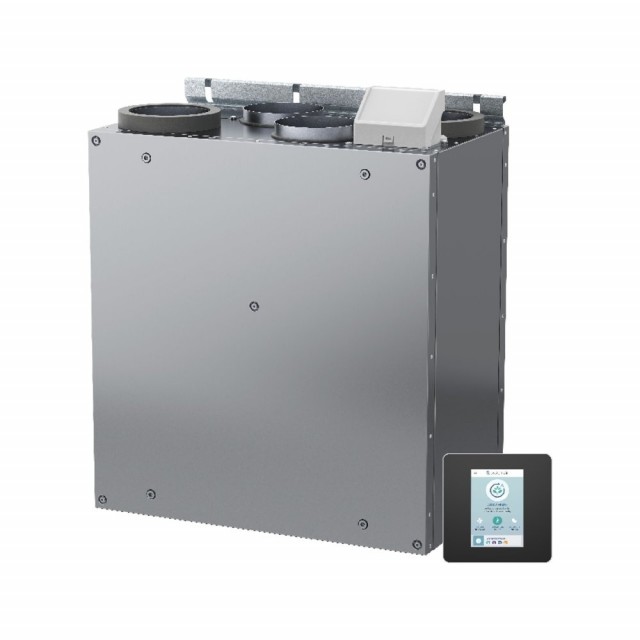

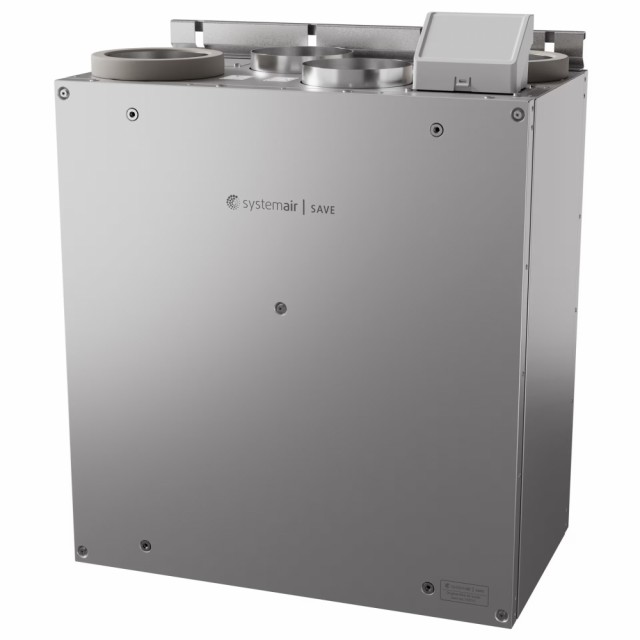

Villavent SAVE VTR 100/B

SAVE VTR 100/B passer for mindre boliger med ventilert areal opp til ca. 80 m². Leveres med separat SAVE connect 2.0 appmodul.

PrisNOK24 899,00 inkl. mva.
Artikkelnr.:
98080
Produsent:
Systemair / Villavent
  • Produktinfo
  • Teknisk data
  • Målskisse
  • Dokumentasjon
  • Økodesign
  • Produktanmeldelser (0)

• Høyeffektiv roterende varmevekslere – best årsvirkningsgrad

• Trinnløs regulerbar EC-rotormotor – automatisk regulering av varmegjenvinning

• Energieffektive RadiCal-vifter med EC-teknologi - lav SFP og lavt lydnivå

• Separat SAVE 2.0 appmodul.

betjeningspanel med touch fargeskjerm for enkel oppstart og bruk

• By-pass kanal for tilkobling av kjøkkenhette

• Separat innstilling av tilluft- og avtrekksluftmengde

• Automatisk veksling mellom normaldrift og «sommerdrift» uten varmegjenvinning

• Fuktoverføringsfunksjon – tilgjengelig for regulering av fuktgjenvinning

• Behovssyrt regulering - integrert fuktføler i avtrekkskammer

• Utvendig tilkoblingsboks for enkel installasjon av eksterne komponenter

• Modbus kommunikasjon via RS-485

• Automatisk logging av drift

• Internett-kommunikasjon via Systemair Cloud (IAM) - tilgjengelig som tilbehør

• Speilvendbar - benyttes som høyre- og venstrevariant

Den er primært beregnet for montering på vegg, men kan også monteres horisontalt, f.eks. under himling.

Med kompakte ytre mål og bredde på kun 565 mm er aggregatet spesielt «plasseringsvennlig». Evt. komfyravtrekk føres i bypass, slik at avtrekksluften går utenom varmeveksleren og direkte til avtrekksviften. Enkel el-tilkobling via ledning med støpsel for jordet stikkontakt. Modellen er speilvendbar, og kan derfor benyttes som både høyre- og venstremodell.

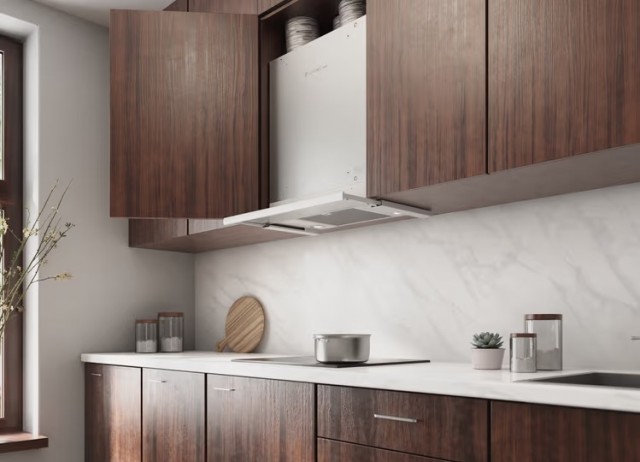

SAVE VTR 100/B kan monteres mellom overskap på kjøkken med mulighet for direkte tilkobling av alternative kjøkkenhette-modeller. I så fall monteres skapfront (dør) som deksel foran ventilasjonsaggregatet. Forsering av komfyravtrekk skjer automatisk ved åpning av spjeld i kjøkkenhetten.

Ventilasjonsaggregatet er utstyrt med en utvendig koblingsboks for enkel tilkobling av eksterne komponenter. Koblingsboksen har kabelforbindelse til hovedkortet, og kan enkelt løsnes for rask og bekvem tilkobling.

SAVE VTR 100/B leveres komplett med automatikk og separat intelligent SAVE Touch betjeningspanel. Modellen som leveres i dobbeltmantlet og isolert utførelse, og er komplett utstyrt med vifter og filtre. Aggregatet har trinnløs regulerbare roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft. Elektrisk ettervarmebatteri leveres som tilbehør.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå. Integrert fuktføler i avtrekkskammer kan benyttes for evt. behovsstyrt ventilasjon.

Alle innstillinger og funksjoner er tilgjengelige fra separat SAVE Touch betjeningspanel. Betjeningspanelet har touch fargeskjerm med brukervennlig grensesnitt. Panelet, som kobles til modular-/telekontakt i den utvendige koblingsboksen, kan monteres på vegg (integrert eller utenpåliggende) eller på selve ventilasjonsaggregatet (panelet er utstyrt med magneter). Betjeningspanelet, SAVCE Touch, har også et brukernivå for installatører og servicepersonell. Ett eller flere panel kan monteres etter ønske og behov.

Oppkobling via app gir mulighet for kommunikasjon fra smarttelefon eller nettbrett. Hovedsiden (startsiden) på betjeningspanelet har informasjon om luftmengde, ønsket temperatur på tilluften, samt valgte brukerinnstillinger og aktive funksjoner. Det kan velges mellom MANUELL- og AUTO-innstilling, eller de forhåndvalgte brukerinnstillingene. Ved SAVE Touch AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner - som CO2, tilstedeværelse, fuktnivå, tidsplan etc. I andre bygg enn boliger (næringsbygg) er behovsregulering mulig for å oppnå effektiv og økonomisk drift, samt best mulig luftkvalitet.

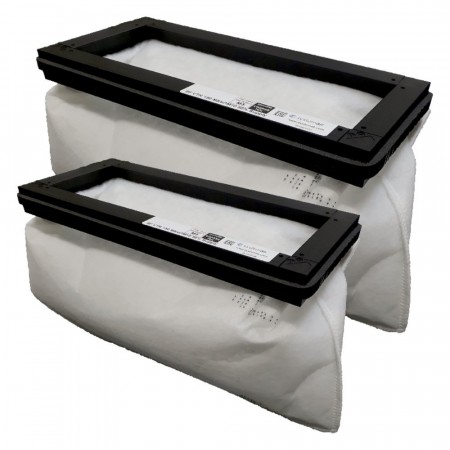

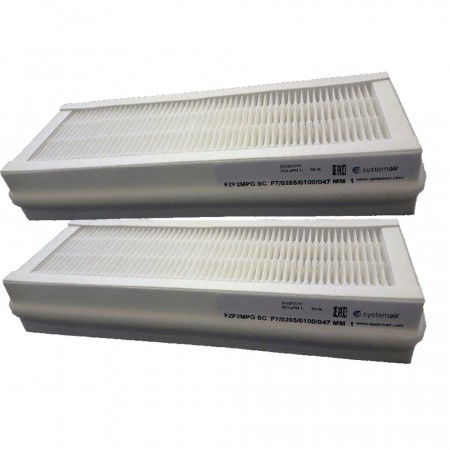

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer nødvendig. Villavent SAVE VTR 100/B leveres med veldimensjonerte posefilter i M5-kvalitet som bidrar både til lavt trykkfall, god effekt og lang levetid. Tilluftfilter i F7-kvalitet leveres som alternativ. Aggregatet er utstyrt med heldekkende luke som gir god tilgang for filterbytte og service. Filter og andre komponenter kan enkelt tas ut/settes inn i forbindelse med bytte, rengjøring eller service.

Merk at grunnventilasjon av kjøkken ikke skal skje via kjøkkenhette. For å oppnå nødvendig varmegjenvinning og temperering av tilluften monteres egen avtrekksventil i kjøkkenrommet.


Trenger du hjelp med montasje/utskifting, service eller innregulering? Se våre tjenester her (Obs, tjenester gjelder kun i Bergen og omegn)

Tekniske parametre

Produkt
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Luftmengde 100 m³/h
Anbefalt sikring 10 A
Kapslingsklasse IP24
Varmeveksler
Rotormotor Variabel hastighet
Type varmeveksler Roterende
Varmebatteri
Type varmebatteri Ingen
Tilluft
Effekt, tilluftvifte 35 W
Avtrekksluft
Effekt, avtrekssvifte 35 W
Filter
Filterklasse, tilluft ePM10 50%
Filterklasse, avtrekk ePM10 50%
Farge innfatning
Farge innfatning Galvanisert stål
Dimensjoner og vekt
Vekt 39 kg
Brukes til
Monteringstype Vertikal
Tilluftside Høyre
ErP
Energiklasse, standard enhet A
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018

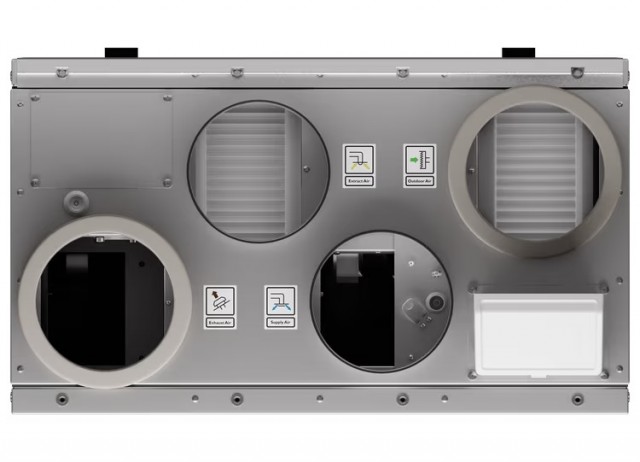

1 Inntakk

2

Tilluft

3

Avtrekk

4

Avkast

Images Dimensions - SAVE VTR 100/B - Systemair

* Cooker hood connection
Produkt
Firmanavn Systemair
Produktnavn SAVE VTR 100/B
Standard aggregat
Samsvar med ErP 2016/2018
SEC gjennomsnittlig klimasone -34,3 kWh/(m².a)
SEC Kald klimasone -77 kWh/(m².a)
SEC Varm klimasone -9,8 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 156 m³/h
P maks 83 W
Lydeffektsnivå LWA 42 dB(A)
qv, ref. luftmengde 0,03 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,461 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AAHE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 417 kWh
Årlig strømforbruk (AEC kald klimasone) 417 kWh
Årlig strømforbruk (AEC varm klimasone) 417 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 467 kWh/a
Årlig besparing (AHS kald klimasone) 8 739 kWh/a
Årlig besparing (AHS varm klimasone) 2 020 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2016/2018
SEC gjennomsnittlig klimasone -39,6 kWh/(m².a)
SEC Kald klimasone -83,3 kWh/(m².a)
SEC Varm klimasone -14,6 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 156 m³/h
P maks 83 W
Lydeffektsnivå LWA 42 dB(A)
qv, ref. luftmengde 0,03 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,461 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AAHE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 244 kWh
Årlig strømforbruk (AEC kald klimasone) 244 kWh
Årlig strømforbruk (AEC varm klimasone) 244 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 569 kWh/a
Årlig besparing (AHS kald klimasone) 8 938 kWh/a
Årlig besparing (AHS varm klimasone) 2 066 kWh/a
