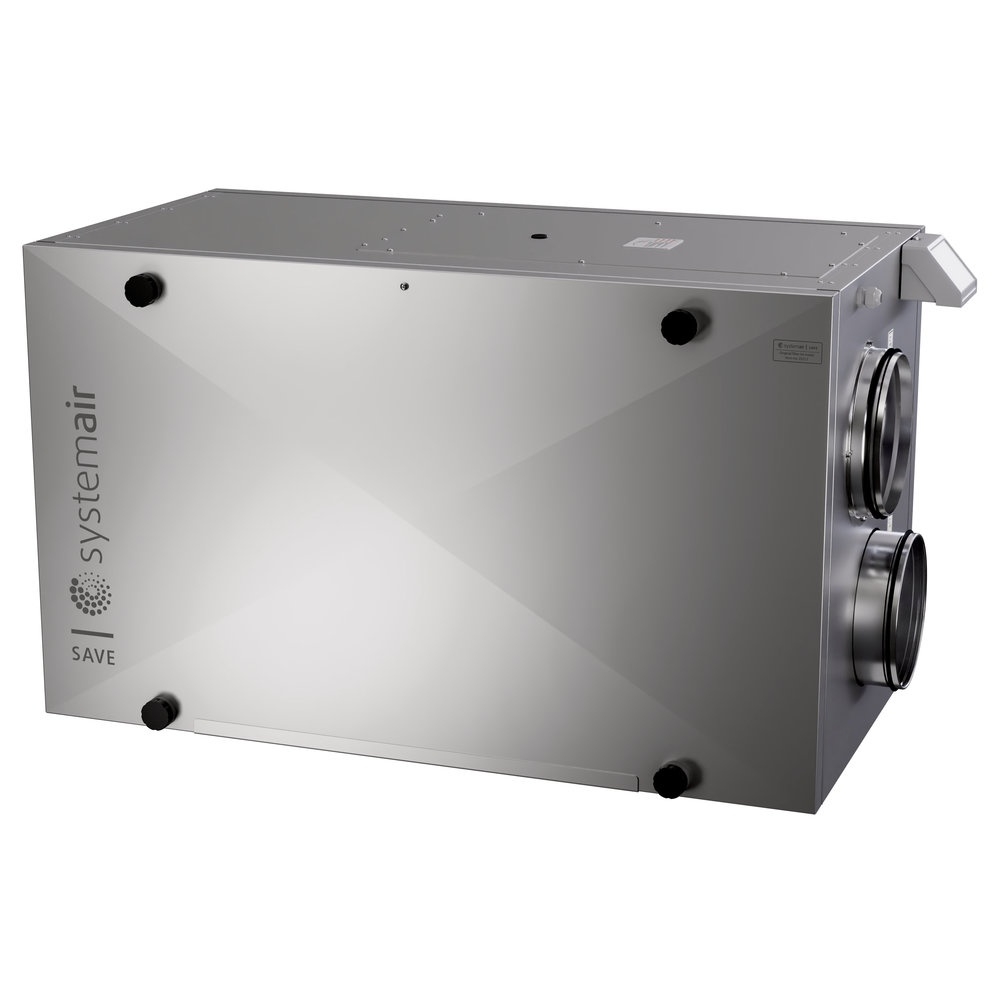

Villavent SAVE VSR 500

Loftsmodell med inspeksjons- og serviceluker på begge sider av aggregat. Sideanslutninger med dimensjon Ø200.

PrisNOK34 690,00 inkl. mva.
Artikkelnr.:
488804
Produsent:
Systemair / Villavent
  • Produktinfo
  • Teknisk data
  • Dimensjon
  • Ecodesign
  • Dokumentasjon
  • Produktanmeldelser (0)

Betjeningspanel leveres som tilbehør til aggregatet - velg det som passer din installasjon.

• SAVE TOUCH – Betjeningspanel med berøringsskjerm og full tilgang til alle funksjoner og innstillinger. Startskjermen viser informasjon som luftmengde, temperatur, luftkvalitet og aktive funksjoner. Du kan velge mellom MANUELL og AUTO-modus eller velge foretrukne innstillinger fra de forhåndskonfigurerte brukermodusene. Tilgjengelig brukernivå for installatører/servicepersonell (SUW - Start Up Wizard).
• SAVE CONNECT – Home solutions by Systemair mobilapp og internett tilgangsmodul (IAM) for trådløs kommunikasjon. Mobilappen har samme funksjonene som SAVE TOUCH betjeningspanelet.
• SAVE LIGHT – Betjeningspanel med grunnleggende funksjoner som valg av luftmengde, alarmer og indikasjon for filterbytte. SAVE LIGHT kan kun benyttes i tillegg til SAVE TOUCH betjeningspanel eller SAVE CONNECT.

Nøkkelfunskjoner:

• Høyeffektiv roterende varmeveksler – best årsvirkningsgrad
• Trinnløs regulerbar EC-rotormotor – automatisk regulering av varmegjenvinning
• Energieffektive RadiCal-vifter med EC-teknologi - svært lav SFP og lavt lydnivå
• Automatisk veksling mellom normaldrift og «sommerdrift» uten varmegjenvinning
• Fuktoverføringsfunksjon – for regulering av fuktgjenvinning
• Utvendig tilkoblingsboks for enkel installasjon av eksterne komponenter
• Modbus kommunikasjon via RS-485
• Ekstern kabel til betjeningspanel (6 m)
• Heldekkende inspeksjonsluke på begge sider



SAVE VSR 500 passer for boliger med ventilert areal opp til ca. 400 m2

SAVE VSR 500 leveres i dobbeltmantlet og isolert utførelse, komplett med automatikk og SAVE Touch betjeningspanel. Kompakte ytre mål gjør aggregatet svært plasseringsvennlig. Enkel el-tilkobling via ledning med støpsel for jordet stikkontakt. Modellen leveres med inspeksjonsluke på begge sider.

Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som sørger for automatisk behovsregulering av temperatur på tilluften, samt forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.

Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå.

Det kan velges mellom MANUELL- eller AUTO-innstilling, og forhåndsefinerte brukerinnstillinger. Ved AUTO-innstilling kan automatisk kapasitetsregulering skje på grunnlag av flere mulige funksjoner, som CO2, tilstedeværelse, fuktnivå, tidsplan etc. (krever tilleggsutstyr). Ved ventilering av bolig, anbefales det at anlegget driftes kontinuerlig på NORMAL (iht. prosjekterte luftmengder).

Innebygde følere gir informasjon om ventilasjonsanleggets status mht. luftmengder, temperaturer, energieffektivitet, evt. behov for filtebytte etc., mens alarmsignal vil indikere mulige feil, og gi direkte varsel dersom utbedringer er nødvendig.

Aggregatet er utstyrt med inspeksjonsluker som gir enkel tilgang for filterbytte, rengjøring og service.


Trenger du hjelp med montasje/utskifting, service eller innregulering? Se våre tjenester her (Obs, tjenester gjelder kun i Bergen og omegn)

Tekniske parametre

Produkt
Spenning (nominell) 230 V
Frekvens 50 Hz
Fase 1~
Anbefalt sikring 13 A
Kapslingsklasse IP22
Varmeveksler
Rotormotor Variabel hastighet
Type varmeveksler Roterende
Varmebatteri
Effekt, ettervarmebatteri 1,67 kW
Tilluft
Effekt, tilluftvifte 169 W
Avtrekksluft
Effekt, avtrekssvifte 169 W

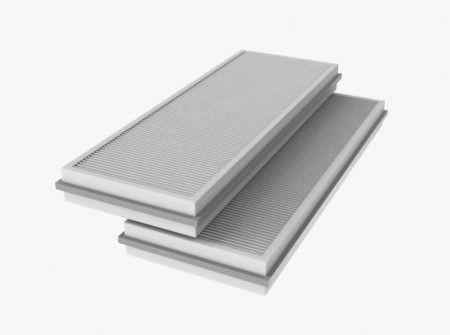

Filter
Filterklasse, tilluft ePM1 60%
Filterklasse, avtrekk ePM10 50%
Farge innfatning
Farge innfatning Galvanisert stål
Dimensjoner og vekt
Vekt 77 kg
Brukes til
Monteringstype Horisontal
Tilluftside Venstre; Høyre
ErP
Energiklasse, standard enhet A
Energiklasse, lokal behovsstyring A
ErP klar ErP 2016; ErP 2018
Images Dimensions - SAVE VSR 500 - Systemair
*** Drainage connection
1 Inntak

2

Tilluft

3

Avtrekk

4

Avkast

Økodesign

Produkt
Firmanavn Systemair
Produktnavn SAVE VSR 500
Standard aggregat
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -36,5 kWh/(m².a)
SEC Kald klimasone -79,2 kWh/(m².a)
SEC Varm klimasone -12 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 609 m³/h
P maks 327 W
Lydeffektsnivå LWA 53 dB(A)
qv, ref. luftmengde 0,118 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,361 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 326 kWh
Årlig strømforbruk (AEC kald klimasone) 326 kWh
Årlig strømforbruk (AEC varm klimasone) 326 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 467 kWh/a
Årlig besparing (AHS kald klimasone) 8 739 kWh/a
Årlig besparing (AHS varm klimasone) 2 020 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -40,9 kWh/(m².a)
SEC Kald klimasone -84,6 kWh/(m².a)
SEC Varm klimasone -15,9 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 84 %
qv, maks. luftmengde 609 m³/h
P maks 327 W
Lydeffektsnivå LWA 53 dB(A)
qv, ref. luftmengde 0,118 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,361 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje Ikke aktuelt
Carry over 4 %
Type produkt RAHU/AARE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 191 kWh
Årlig strømforbruk (AEC kald klimasone) 191 kWh
Årlig strømforbruk (AEC varm klimasone) 191 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 569 kWh/a
Årlig besparing (AHS kald klimasone) 8 938 kWh/a
Årlig besparing (AHS varm klimasone) 2 066 kWh/a
FilnavnFiltype
SAVE Touch_quick_guide_20181211.pdf Brosjyre
Control_panel_mounting_guide_v4.pdf Bruksanvisning
SAVE Energy label placement A003.pdf Bruksanvisning
SAVE_MODBUS_VARIABLE_LIST_20210301_REV36.PDF Bruksanvisning
SAVE_VSR_300_500_INSTALLATION_NO_V1.PDF Bruksanvisning
SAVE_VSR_300_500_SERVICE_AND_ACCESSORIES_NO_V1.PDF Bruksanvisning
SAVE_VSR_300_500_USER_MANUAL_NO.PDF Bruksanvisning
SYSTEMAIR_SAVE_VSR_500_DISASSEMBLY_EN_SE_DE_NO_FI_20210329.PDF Bruksanvisning
88550_SAVE_VSR500.dxf CAD fil
Eurovent Certification Diploma 20210713.pdf Sertifikat
SAVE_VSR_500_PASSIVE_HOUSE_CERTIFICATE_20210119_134233014.PDF Sertifikat
SAVE_Igangkjøringsprotokoll_NO_v02_20191107.pdf Igangkjøring
SAVE Technical fiche (A010).pdf Tekniske data
WD_VSR150B-300-500_VTR250B_300_500_MUL_20210315_074216115.PDF Koblingsskjema
