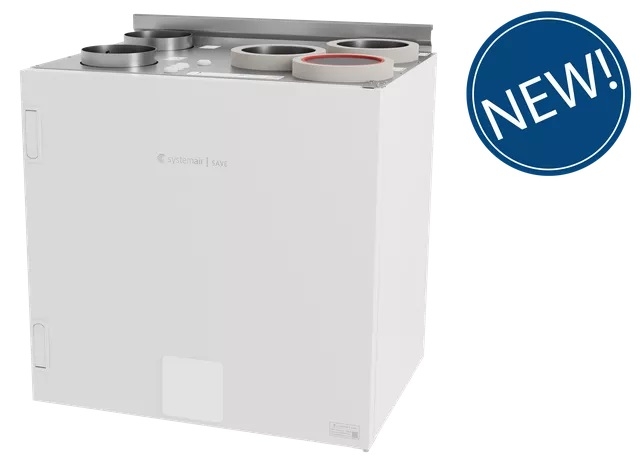

SAVE VTR 275/B

Ventilasjonsaggregat VTR275/B m/by-pass og toppanslutning. Leveres i venstre eller høyre utgave og medfølgende SAVE connect appmodul.

TilbudNOK27 399,00 Førpris:NOK28 977,00 Rabatt -5% inkl. mva.
Artikkelnr.:
488855
Produsent:
Systemair / Villavent
  • Produktinfo
  • Målskisse
  • Tekniske data
  • Dokumentasjon
  • Produktanmeldelser (0)

Nyhet

SAVE VTR 275/B passer for boliger med ventilert areal opp til ca. 220 m2.Standard betjening som medlereres aggregatet:

  • SAVE CONNECT 2.0 – SAVE Connect mobilapp med full tilgang til alle funksjoner, smarthusintegrasjon, programvareoppdatering og fjernsupport
Alternativ betjening:
  • SAVE LIGHT – Betjeningspanel med grunnleggende funksjoner som valg av luftmengde, alarmer og indikasjon for filterbytte.
  • SAVE TOUCH –  Betjeningspanel med berøringsskjerm og full tilgang til alle funksjoner. Startskjermen viser informasjon som luftmengde, temperatur, luftkvalitet og aktive funksjoner. Du kan velge mellom MANUELL og AUTO-modus eller velge foretrukne innstillinger fra de forhåndskonfigurerte brukermodusene. Tilgjengelig brukernivå for installatører/servicepersonell (SUW - Start Up Wizard).
Nøkkelfunskjoner:
  • Integrert kabel for betjeningspanel
  • Modbus kommunikasjon via RS-485
  • Trinnløs regulerbar EC-rotormotor
  • Utvendig tilkoblingsboks for eksterne komponenter
  • By-pass for tilkobling av kjøkkenhette
  • Energieffektive RadiCal-vifter med EC-teknologi
  • Fuktoverføringsfunksjon
  • Automatisk veksling mellom normaldrift og «sommerdrift»
  • Høyeffektiv roterende varmeveksler – best årsvirkningsgrad
 SAVE TOUCH eller LIGHT betjeningspanel kan monteres på vegg (behov for ekstra kabel m/telekontakt), eller integrert i aggregat. Det er mulig å koble til flere panel etter ønske og behov til modular-/telekontakt i den utvendige koblingsboksen. Energieffektive RadiCal vifter med EC-motorer, samt veldimensjonerte filtre med lavt trykkfall gir lav spesifikk vifteeffekt (SFP-faktor) og lavt lydnivå. Vibrasjonsdempende veggoppheng medfølger.Leveres komplett med automatikk tilrettelagt for behovsregulering via eksterne følere. Modellen som leveres i dobbeltmantlet, isolert utførelse, er komplett utstyrt med vifter, termostatstyrt elektrisk ettervarmebatteri og filtre. Aggregatet har trinnløs regulerbar roterende varmeveksler og integrert fuktføler som muliggjør automatisk behovsregulering av tilluftstemperatur og forsering av kapasiteten ved evt. forhøyet fuktnivå. En egen fuktoverføringsfunksjon regulerer fuktoverføring fra avtrekksluft til tilluft.Aggregatet er tilpasset for montering på vegg i bod eller vaskerom. Komfyravtrekk kan tilkobles i bypass, slik at avtrekksluften går utenom varmeveksleren og direkte til avkastluften. Ventilasjonsaggregatet har en utvendig tilkoblingsboks med innganger og utganger for enkel installasjon og oppsett av eksterne følere, samt evt. eksterne varme- og kjølebatteri. Leveres med støpsel for jordet stikkontakt.

Trenger du hjelp med montasje/utskifting, service eller innregulering? Se våre tjenester her (Obs, tjenester gjelder kun i Bergen og omegn)

Dimensjoner venstreutgave (L)

SAVE Dimensjoner 488856
*** Drainage connection

* Tilkobling for kjøkkenhette

1
Inntak

2
Tilluft

3
Avtrekk

4
Avkast

Dimensjoner høyreutgave (R)

SAVE Dimensjoner 488855
*** Drainage connection

* Tilkobling for kjøkkenhette

1
Inntak

2
Tilluft

3
Avtrekk

4
Avkast

Tekniske data

Article Name
SAVE VTR 275/B L
Trade name
Systemair
Article number
488856

Standard plisséfiltersett

Aggregat
Frekvens 50; 60 Hz
Spenning (nominell) 230 V
Faser 1~
Anbefalt sikring 10 A
Kapslingsklasse IP24
Reguleringstype Trinnløs
Produkttype Ventilasjonsaggregat med varmegjenvinning
Temperaturområde -20 til 40 °C
Forvarmebatteri/ettervarmebatteri
Effekt, ettervarmebatteri 0,5 kW
Tilluftvifte
Effekt (P1) tilluftvifte 81 W
Tilluftfilter
Filterklasse, tilluft ePM1 60%
Avtrekksfilter
Filterklasse, avtrekk ePM10 50%
Varmeveksler
Rotormotor Variabel hastighet
Varmeveksler Roterende
Avtrekksvifte
Effekt (P1), avtrekksvifte 81 W
Andre
Vifteregulering Trinnløs spenningsregulering
Installasjonsmetode Vertikal
Tilluftside Høyre
Farge innfatning
Farge innfatning Hvit
Farge innfatning, RAL RAL 9010
Dimensjoner og vekt
Vekt 46 kg
ErP
Energiklasse, standard enhet A
Energiklasse, lokal behovsstyring A
ErP klar ErP 2018

Økodesign


Standard plisséfiltersett

Standard aggregat
Samsvar med ErP 2018   Standard aggregat
SEC gjennomsnittlig klimasone -35,1 kWh/(m².a)
SEC Kald klimasone -76,5 kWh/(m².a)
SEC Varm klimasone -11,3 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 79 %
qv, maks. luftmengde 316 m³/h
P maks 175 W
Lydeffektnivå (LWA) 40 dB(A)
qv, ref. luftmengde 0,061 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,365 W/(m³/h)
CTRL 0,85
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje 4 %
Overfør 4 %
Type produkt RAHU/AAHE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 330 kWh
Årlig strømforbruk (AEC kald klimasone) 330 kWh
Årlig strømforbruk (AEC varm klimasone) 330 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 332 kWh/a
Årlig besparing (AHS kald klimasone) 8 474 kWh/a
Årlig besparing (AHS varm klimasone) 1 959 kWh/a
Enheter med lokal behovsstyring
Samsvar med ErP 2018
SEC gjennomsnittlig klimasone -39,8 kWh/(m².a)
SEC Kald klimasone -82,5 kWh/(m².a)
SEC Varm klimasone -15,4 kWh/(m².a)
SEC Klasse A
Produktkategori RVU
Type aggregat BVU
Driftstype Integrert VSD
Type varmeveksler Regenerativ
Termisk virkningsgrad 79 %
qv, maks. luftmengde 316 m³/h
P maks 175 W
Lydeffektnivå (LWA) 40 dB(A)
qv, ref. luftmengde 0,061 m³/s
Referanse trykkforskjell (Ps ref) 50 Pa
SPI 0,365 W/(m³/h)
CTRL 0,65
DIVERSE 1,1
x-verdi, motor og styring 2
Ekstern lekkasje 3 %
Intern lekkasje 4 %
Overfør 4 %
Type produkt RAHU/AAHE
Årlig strømforbruk (AEC gjennomsnittlig klimasone) 193 kWh
Årlig strømforbruk (AEC kald klimasone) 193 kWh
Årlig strømforbruk (AEC varm klimasone) 193 kWh
Årlig besparing (AHS gjennomsnittlig klimasone) 4 466 kWh/a
Årlig besparing (AHS kald klimasone) 8 736 kWh/a
Årlig besparing (AHS varm klimasone) 2 019 kWh/a
