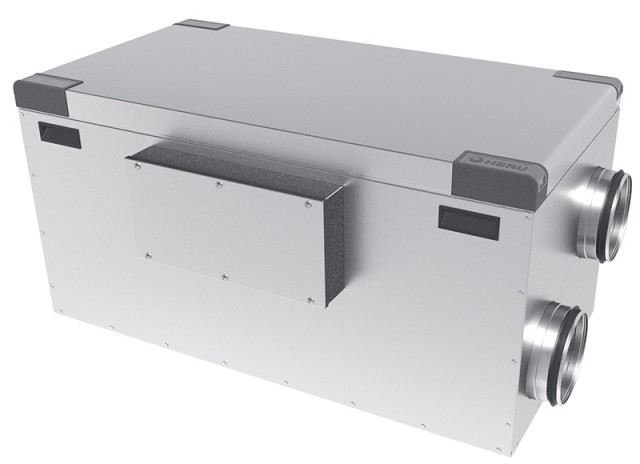

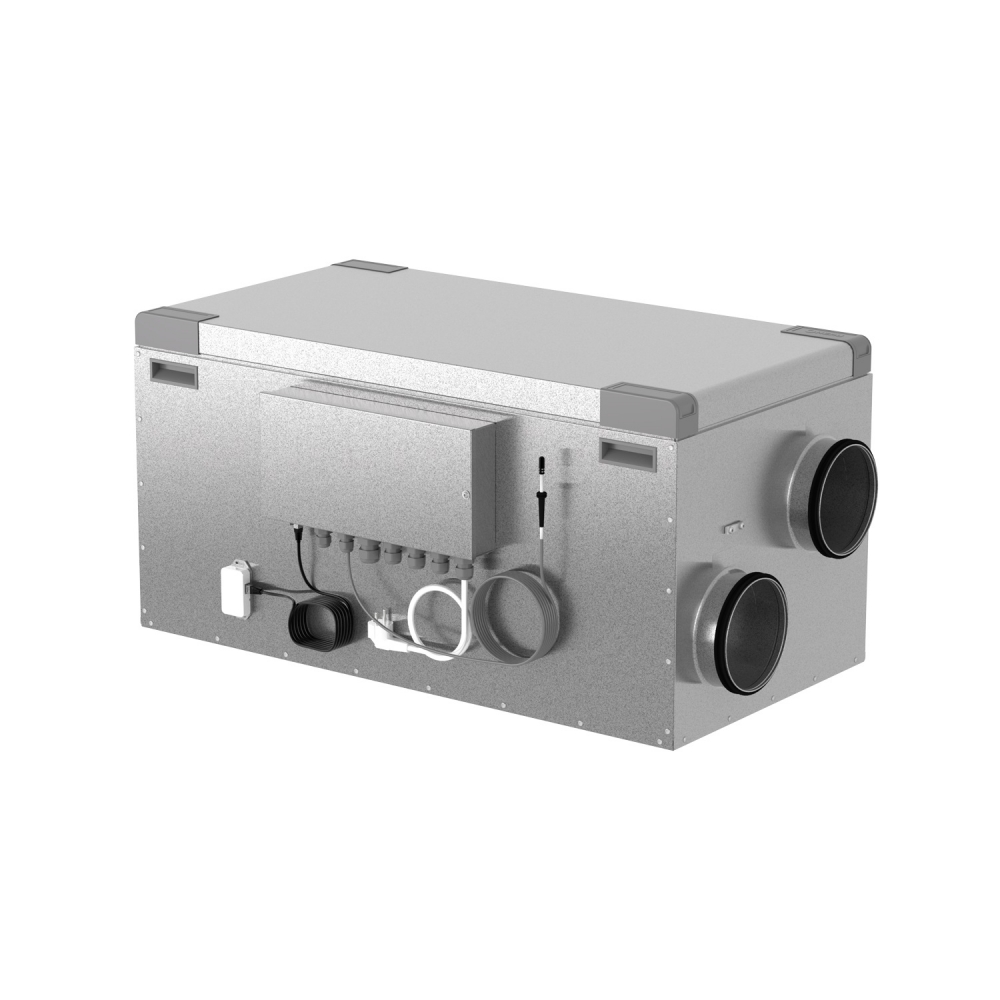

HERU 100S EC

Konstruert for til- og fraluftsventilasjon med energigjenvinning s.k. FTX. Anlegget har høy temperaturvirkningsgrad, lavt energibruk (SFP), lavt lydnivå, høy driftsikkerhet og gir en ren inneluft. Unik konstruksjon som gjør at alle kuldebroer minimeres.

• NY! Styres av HERU IQ-appen via Bluetooth eller skytjeneste (bruk av Cloud krever internettforbindelse til HERU).

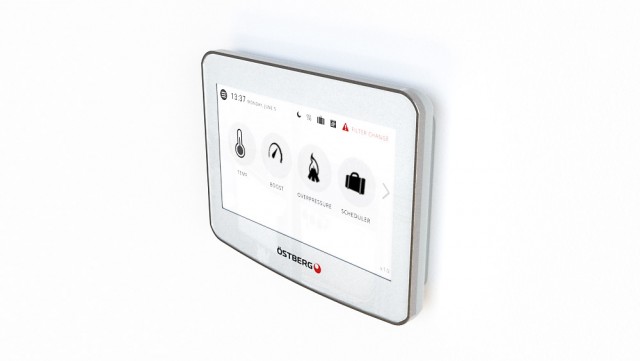

• Trådløs touch-display som tilbehør.
• Modell med sidetilkobling.
• Konstruert for til- og fraluftsventilasjon med energigjenvinning s.k. FTX.
• Egnet for installasjon i eneboliger, kontor og andre lokaler hvor det stilles store krav til inneklimaet.
• Høy temperaturvirkningsgrad, lavt energibruk (SFP), lavt lydnivå, høy driftsikkerhet og gir en ren inneluft.
• Unik konstruksjon som gjør at alle kuldebroer minimeres.
• Innebygd modbus-kommunikasjon som standard. Tilleggsutstyr ikke påkrevet.
• Enkel installasjon ved hjelp av wizard.
• Evne til å lage driftsplaner.
• Innebygd kontroll av forvarmeren.
• Støtte for tilkobling av nærværssensorer.
• Luftfmengden genereres av to stillegående radialvifter med EC-motor. Viftehjul med bakoverbøyde skovler.
• Viftene er tilkoblet med hurtigkoblinger og er svært enkle å koble ut ved f.eks rengjøring.
• En regenererende ikke-hygroskopisk roterende varmeveksler i aluminium  er plassert sentralt i aggregatet. Varmeveksleren kan demonteres før rengjøring.
• Leveres med posefilter ISO ePM1 65% som standard, for både ut-og innluften. Filtrene er svært enkle å bytte.
• Innebygd styring for varme/kjøling. Aggregatet kan brukes til å forbedre komforten i rommet gjennom varmegjenvinning eller kjølgjenvinning.
• Aggregatet er utstyrt med innebygd elektrisk ettervarmer.
• Aggregatet er produsert i galvanisert stål.
• 50 mm isolasjon.
• Plasseres i både varme og kalde soner.
• Leveres standard som høyreutførende men kan lett bygges om til venstreutførende.
• HERU 100S og HERU 160S er utstyrt med stikkontakt. HERU 200 S og HERU 300 S leveres med kabel for fast installasjon.
• Garantibetingelser i henhold til gjeldende norsk lovgivning.

NB! Garantien for HERU gjelder bare forutsatt at tilbehør/utstyr (f.eks. Filtre) fra H. Östberg AB-serien brukes.

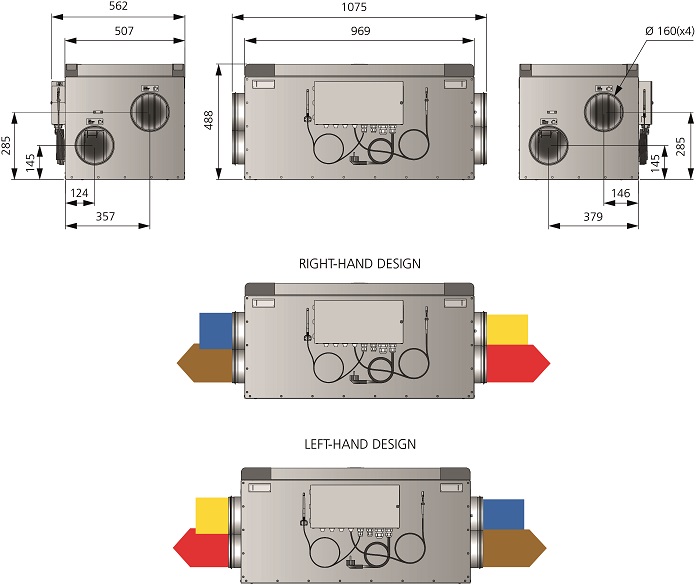

Dimensjoner:

Hvordan bytte filter på Heru 100S:

Koblingsskjema

• Circuit diagrams_HERU_100_160_S_4040208v1.pdf

Manualer

• EN_Installation_Manual_HERU_S_T_1270522_ver2.pdf
• SE_Installation_Manual_HERU_S_T_1270523_ver2.pdf
• NO_Installation_Manual_HERU_S_T_1270524_ver2.pdf
• FI_Installation_Manual_HERU_S_T_1270522_ver1.pdf
• PO_Installation_Manual_HERU_S_T_1270522_ver1.pdf
• EN_Operation_Maintenance_Manual_HERU_S_T_1270525_ver2.pdf
• SE_Operation_Maintenance_Manual_HERU_S_T_1270526_ver2.pdf
• NO_Operation_Maintenance_Manual_HERU_S_T_1270527_ver2.pdf
• FI_Operation_Maintenance_Manual_HERU_S_T_1270525_ver1.pdf
• PO_Operation_Maintenance_Manual_HERU_S_T_1270525_ver1.pdf

EU-erklæringer

• EU Declaration Heru Next Generation u4_EN.pdf
• EU Declaration Heru Next Generation u4_SE.pdf

Konstruksjonerklæring

• heru 100 S EC-y1_energy label.pdf
• pl_Clean Air confirmation.pdf
• BVD_HERU_100_160_200_EC_en
• BVD_HERU_100_160_200_EC_sv

Generelle dokumenter

• certificationDiplomaAll20231218161704,861.pdf
• Modbus Registers IQC v1_5.pdf

3D drawings

• HERU S EC RE_right.rfa
• HERU S EC LE_left.rfa
• HERU 100 S EC-y1 Left and Right.dwg

1.

   Fan kit 100 T/S EC NG


2.

   Service kit rotor 100 T/S EC NG


3.

   Rotor motor 100-160 T/S EC NG


4.

   V-belt 100 T/S EC NG


5.

   Rotor kit (excl motor) 100 T/S EC NG


6.

   Electric heater 100 S EC NG


7.

   Absorber rotor motor EC NG


8.

   Pulley v-belt EC NG


9.

   IQC Touch display


10.

    IQC relay board EC NG


11.

    IQC antenna EC NG


12.

    IQC charger EC NG


13.

    IQC wall mount EC NG
